SmartFlatroofKit

Das Balkon-Kraftwerk (BKW) für ihr Garagendach

Das SmartFlatroofKit ist die Weiterentwicklung unserer innovativen und patentierten SmartSolarBox, welche bereits seit mehreren Jahren erfolgreich in Flachdach-Anlagen zum Einsatz kommt.

Vorteile:

  • Bewährte Technologie der SmartSolarBox
  • Ost-West System mit 10° Modul-Neigung für optimalen Ertrag
  • Geprüftes System (Wind- und Schneelast)
  • Einfach und schnell aufzubauen
  • Selbstballastiertes System (Dachabdichtung bleibt unversehrt)

Einfache Montage in nur 30 Minuten

1

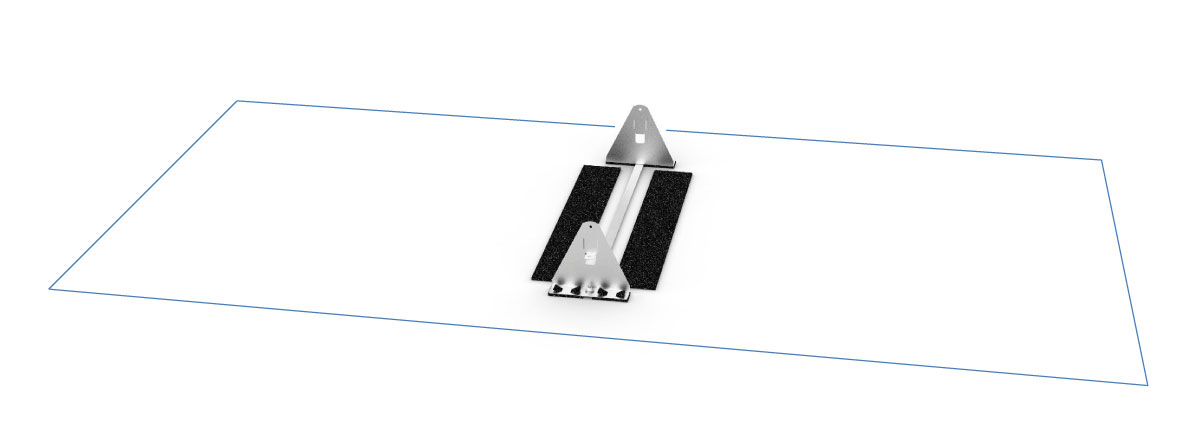

Einzelteile vorbereiten
Montage_Bild1 Vorhandene Dachfläche ausmessen und den vorbereiteten Zentralfuss sowie Bautenschutzmatten mittig positionieren.
2

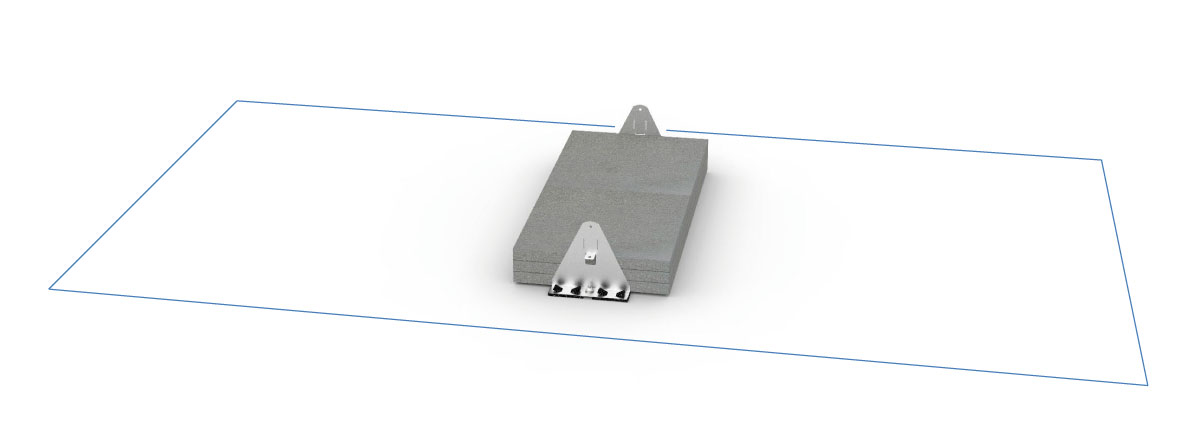

Zentralfuss mit Ballast füllen
Montage_Bild2 6 Stk. Gartenbetonplatten 50x50x4cm in den Zentralfuss einlegen.
3

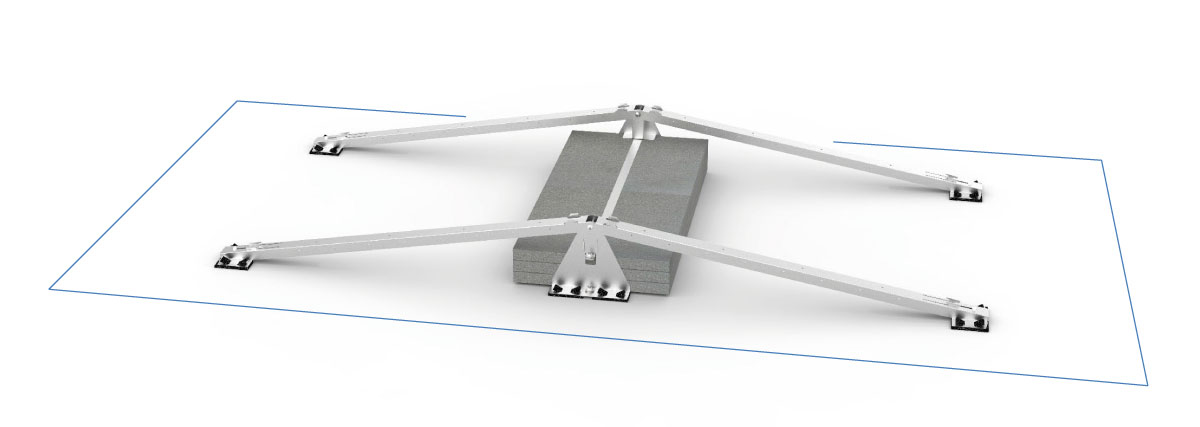

Modulträger anbauen
Montage_Bild3

Zentralfuss komplettieren und Modulträger anbauen.
4

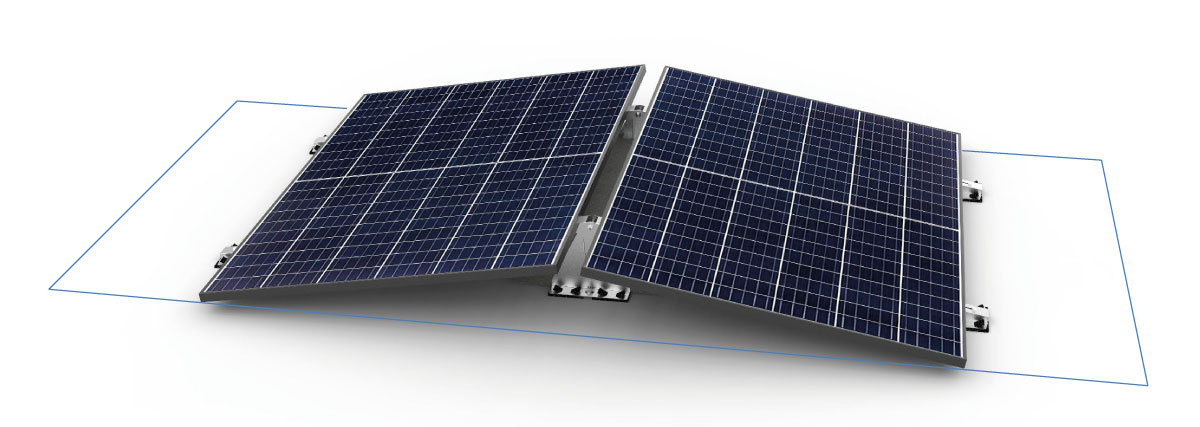

Installation der Module
Montage_Bild4

PV-Module in die oberen Modulklemmen einsetzen und mit den unteren Modulklemmen fest mit der Unterkonstruktion verbinden.

5

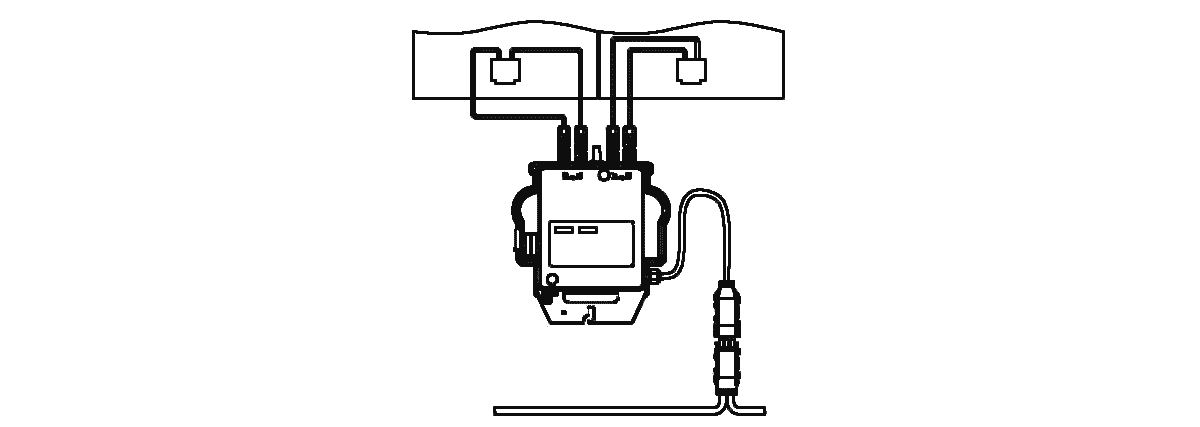

Modul-Wechselrichter
Inverter Den Modulwechselrichter mit den beiden PV-Modulen verbinden und die Leitung zur Einspeise-Steckdose verlegen.
6

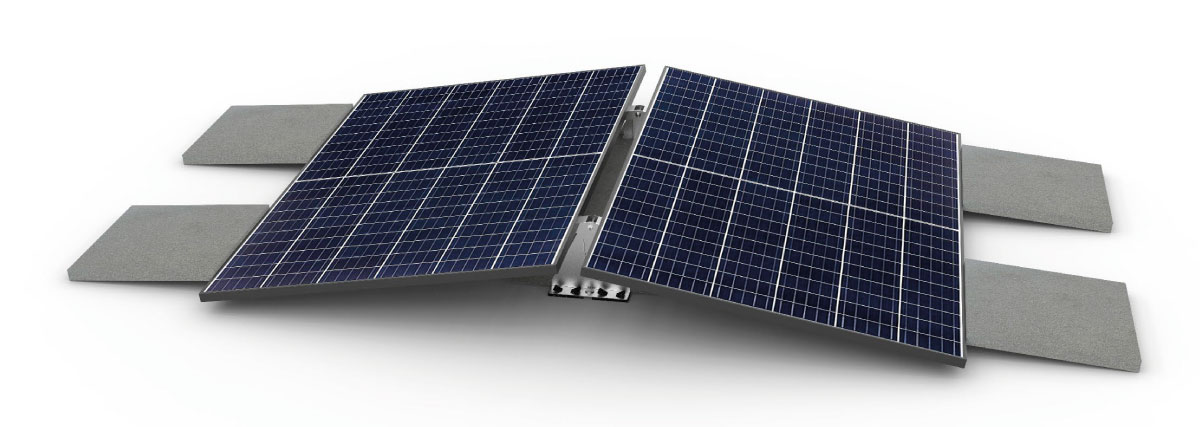

Abschluss
Montage_Bild5

Die äusseren Gartenplatten auf die Füsse legen und das AC-Kabel anschliessen.

Lieferumfang

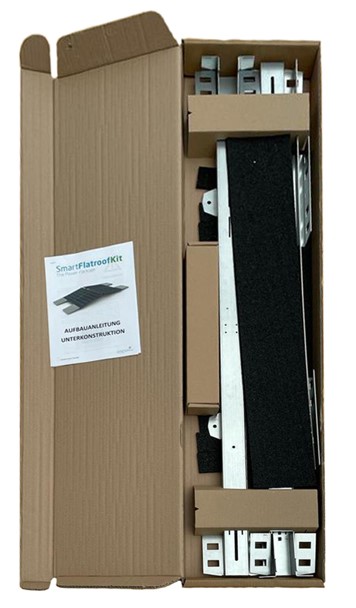

Paket

Alle Komponenten des SmartFlatroofKit werden in einem Karton geliefert (1400x295x75mm / ca.11kg).
Eine detaillierte Aufbauanleitung ist Teil des Lieferumfangs.

Zur Vervollständigung der Anlage werden folgende zusätzlichen Komponenten benötigt:

  • 10 Stk. Gartenbetonplatte 50x50x4cm / 22kg
  • 2 Stk. Solarmodule mit einer Breite zwischen 1085 und 1140mm
  • Modulwechselrichter mit 2 Eingängen für Ost-West Betrieb mit 230V AC-Anschlusskabel

Downloads

⇒ Aufbauanleitung V1.0 vom 10.08.2023
